Keepalive详解
工作原理
Keepalived主要的任务就是去调用ipvsadm命令，来生成ipvs规则，并自动实现将用户需要访问的地址转移到可用LVS节点实现。
Keepalived工作在多个LVS主机节点上，当前活动的节点叫做Master，备用节点叫做Backup，Master会不停的向Backup节点通告自己的心跳，这种通告是基于VRRP协议的。Backup节点一旦接收不到Master的通告信息，它就会把LVS的VIP拿过来，并且把ipvs的规则也拿过来，在自己身上生效，从而替代Master节点。
在LVS+KEEPALIVED模型中，所有的工作在Keepalived中配置就可以了。
VRRP工作原理简述

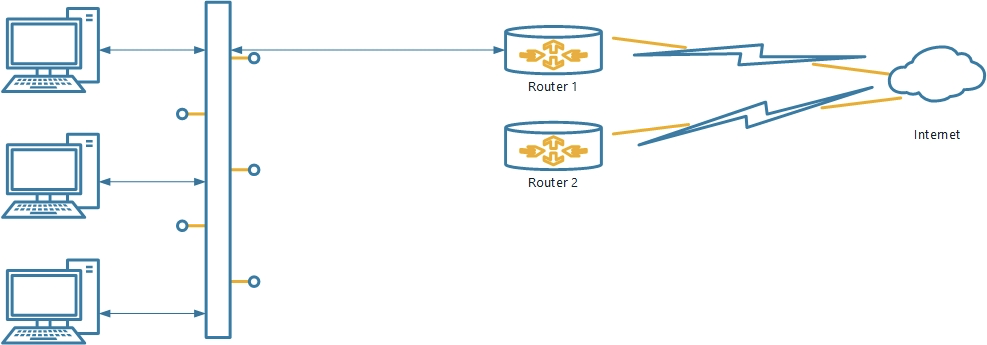

传统上来说我们通过一个路由器上网，如果这个路由器故障那就不能上网了，如果使用2个路由器，有一个故障你就需要手动的设置客户端切换到另外的路由器上：

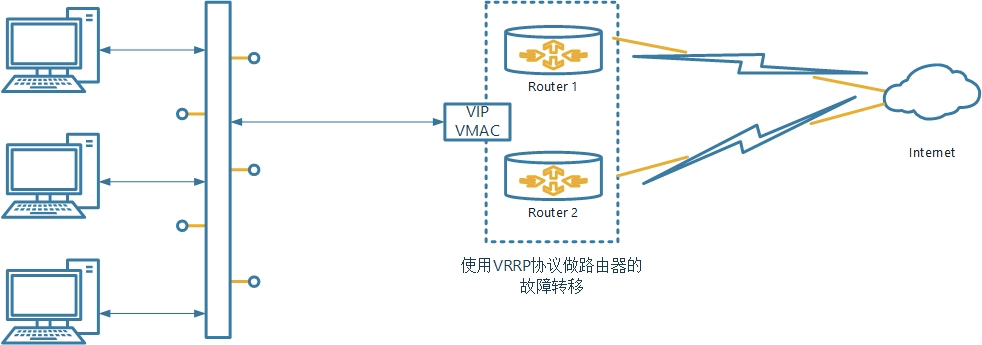

我们可以通过VRRP协议来实现路由器的故障转移。如下图：
VRRP协议提供一个VIP，它可以来设定那个路由器是活动节点，然后出现故障进行切换，VIP也随之对应到新的路由器上，但是内网是用过MAC地址来寻址的，虽然VIP对应到了新的路由器上，可是MAC变了，客户端的ARP表也没有更新，所以还是用不了，为了解决这个问题VRRP不但提供VIP还提供VMAC地址，这个VMAC地址是VRRP单独申请的，路由器集群内的节点都可以正常使用。
故障切换的时候虽然改变了后端路由器，但是由于客户端使用的是VIP和VMAC地址，这样就不会有任何影响了。
所以Keepalived就是在Linux系统上提供了VRRP功能，当然还提供了服务监控功能，比如监控后端服务器的健康检查、LVS服务可用性检查。
VRRP的工作过程是这样的：
- 虚拟路由器中的路由器根据优先级选举出Master，Master路由器通过发送免费ARP报文，将自己的虚拟MAC地址通告给与它连接的设备。
- Master路由器周期性发送VRRP报文，以公布自己的配置信息（优先级等）和工作状态
- 如果Master故障，虚拟路由器中的Backup路由器将根据优先级重新选举新的Master
- 虚拟路由器状态切换时，Master路由器由一台设备切换会另外一台设备，新的Master路由器只是简单的发送一个携带虚拟MAC地址和虚拟IP的免费ARP报文，这样就可以更新其他设备中缓存的ARP信息
- Backup路由器的优先级高于Master时，由Backup的工作方式（抢占式或者非抢占式）决定是否重新选举Master。
VRRP还支持认证，就是为了防止随意一个VRRP设备加入到当前的虚拟路由组离来，它提供无认证、简单8位字符串认证和MD5认证（该认证方式Keepalive不支持）。

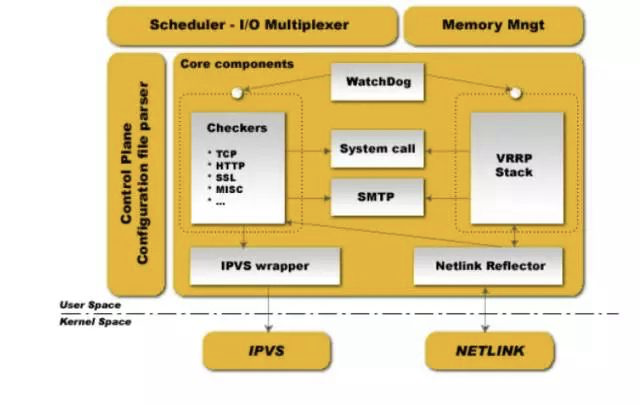

Keepalive软件结构
Keepalived启动后以后会有一个主进程Master，它会生成还有2个子进程，一个是VRRP Stack负责VRRP（也就是VRRP协议的实现）、一个是Checkers负责IPVS的后端的应用服务器的健康检查，当检测失败就会调用IPVS规则删除后端服务器的IP地址，检测成功了再加回来。当检测后端有失败的情况可以使用SMTP通知管理员。另外VRRP如果检测到另外一个Keepalive失败也可以通过SMTP通知管理员。
Control Plane：这个就是主进程，主进程的功能是分析配置文件，读取、配置和生效配置文件，指挥那2个子进程工作。
WatchDog：看门狗，这个是Linux系统内核的一个模块，它的作用是帮助主进程盯着那2个子进程，因为主进程并不负责具体工作，具体工作都是子进程完成的。如果子进程挂了，那Keepalived就不完整了，所以那2个子进程会定期的向主进程打开的一个内部Unix Socket文件写心跳信息。如果有某个子进程不写信息了，它就会重启子进程，主进程就是让WatchDog来监控子进程的。
